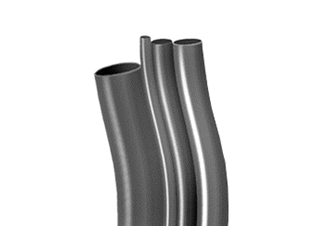

Rury termokurczliwe cienkościenne ciepłoodporne +125°C - RCH1
Rury termokurczliwe ciepłoodporne zalecane są do wykonywania izolacji elektrycznych w warunkach wymagających podwyższonej odporności na wysokie temperatury.
Dane techniczne:
Właściwości
- Temperatura pracy -55 do +125°C.
- Rury nie samogasnące, bezhalogenowe. Współczynnik skurczu 2:1, 4:1.
- Minimalna temperatura obkurczania +115°C.
- Kolory: patrz poniżej.
- Odporne na UV.
- Zgodne z REACH, RoHS.
Produkt |
Kolor czarny |
Wymiary [mm] |
Pakow. |
Szpule |
||
Nazwa |
Indeks |
D |
d |
s |
[szt. 1 m] |
[m] |
RCH1 1,6 / 0,8 |
x |
1,6 |
0,8 |
0,43 |
100 |
100 |
RCH1 2,4 / 1,2 |
x |
2,4 |
1,2 |
0,51 |
100 |
100 |
RCH1 3,2 / 1,6 |
x |
3,2 |
1,6 |
0,51 |
100 |
100 |
RCH1 4 / 1 |
x |
4,0 |
1,0 |
1,00 |
100 |
100 |
RCH1 4,8 / 2,4 |
4-550-00 |
4,8 |
2,4 |
0,51 |
100 |
100 |
RCH1 6,4 / 3,2 |
x |
6,4 |
3,2 |
0,64 |
100 |
100 |
RCH1 8 / 2 |
x |
8,0 |
2,0 |
1,00 |
100 |
100 |
RCH1 9,5 / 4,8 |
x |
9,5 |
4,8 |
0,64 |
100 |
100 |
RCH1 12,7 / 6,4 |
x |
12,7 |
6,4 |
0,64 |
100 |
100 |
RCH1 19 / 9,5 |
x |
19,0 |
9,5 |
0,92 |
50 |
100 |
RCH1 25,4 / 12,7 |
x |
25,4 |
12,7 |
0,89 |
50 |
100 |
RCH1 38 / 19 |
x |
38,0 |
19,0 |
1,13 |
50 |
50 |
RCH1 51 / 25,5 |
x |
51,0 |
25,5 |
1,14 |
40 |
50 |
RCH1 76 / 38 |
x |
76,0 |
38,0 |
2,30 |
20 |
- |
RCH1 102 / 51 |
x |
102,0 |
51,0 |
2,00 |
20 |
- |
Właściwości |
Metoda badań |
Jednostka |
Wartość |
Zakres temperatur pracy |
|
°C |
-55 do +125 |
Zmiana długości po obkurczeniu |
EN 606884-2 |
% |
+5 ÷ -10 |
Wytrzymałość na rozciąganie, min |
EN 606884-2 |
MPa |
15 |
Wydłużenie przy zerwaniu, min |
EN 606884-2 |
% |
350 |
Starzenie cieplne (168 h, temperatura) |
EN 606884-2 |
°C |
158 |
Wytrzymałość na rozciąganie po starzeniu cieplnym, min. |
EN 606884-2 |
MPa |
12 |
Wydłużenie przy zerwaniu po starzeniu cieplnym, min |
EN 606884-2 |
% |
250 |
Udar cieplny (4 h, temperatura) |
EN 606884-2 |
°C |
175 brak kapania, pękania lub rozpływania ścianki |
Odporność na korozję miedzi (168 h, temperatura): wydłużenie przy zerwaniu, min |
EN 606884-2 |
°C % |
158 100 |
Korozja miedzi |
EN 606884-2 |
|
nie koroduje |
Elastyczność w niskiej temperaturze, czas 4 godziny |
EN 606884-2 |
°C |
nie pęka przy temp. -55 |
Palność |
EN 606884-2 |
|
Palna |
Nasiąkliwość wody, max |
ISO 62 |
% |
0,1 |
Wytrzymałość dielektryczna, min |
EN 606884-2; IEC 60243-1 |
kV/mm |
16 |
Rezystywność skrośna, min. |
EN 606884-2; IEC 60093 |
m |
1012 |
