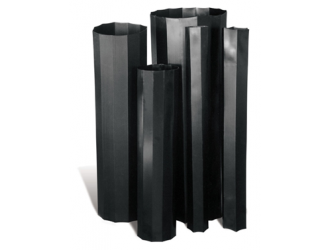

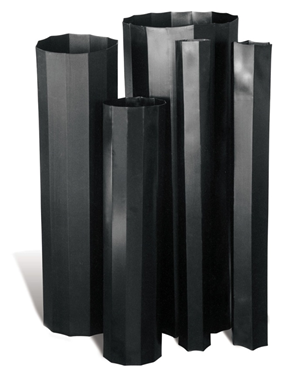

Rury termokurczliwe dużych średnic - RD
Rury termokurczliwe dużych średnic przeznaczone są do wykonywania izolacji elementów metalowych slupów oświetleniowych, masztów, rurociągów, elementów konstrukcyjnych mostów, itp. Dzięki dużemu współczynnikowi skurczu doskonale sprawdzają się przy uszczelnianiu wyprowadzeń kabli energetycznych z osłon przepustowych, np. pod jezdniami.
Rury RDM są uszczelnione na końcach paskami mastiku z kauczuku izobutylowego, a rury RDK pokryte są wewnątrz na całej długości klejem. Mastik oraz klej dają szczelną izolację i zapobiegają wnikaniu wilgoci pod powierzchnią rury termokurczliwej.
Wymiary rur RDM i RDK zostały specjalnie dobrane do wymiarów słupów oświetleniowych. Skutecznie chronią slupy i maszty przed wilgocią, związkami soli używanych zimą na drogach, moczem zwierząt, gazami rozpuszczonymi w powietrzu, itd.
Dane techniczne:
Właściwości
- Temperatura pracy - RD -55 do +105°C; RDK-15 do +70°C; RDM -40 do +80°C.
- Rury bezhalogenowe.
- Współczynnik skurczu 2:1- 4:1.
- Minimalna temperatura obkurczania +120°C.
- Kolor: czarny.
- Odporne na UV.
- Zgodne z REACH, RoHS.
RD – dużych średnic, +105°C
RDK - dużych średnic z klejem, +105°C
RDM - dużych średnic z mastikiem, +105°C
|
Produkt z klejem
|
Produkt z mastikem |
Produkt bez kleju i mastiku |
Wymiary [mm] |
Pakowanie [szt. 1 m] |
|||||
|
Nazwa |
Indeks |
Nazwa |
Indeks |
Nazwa |
Indeks |
D |
d |
s |
|
|
RDK 76 / 18 |
5-920-01 |
RDM 76 / 18 |
5-930-00 |
RD 76 / 18 |
5-920-00 |
76 |
18 |
4,0 |
15 |
|
RDK 95 / 25 |
5-921-01 |
RDM 95 / 25 |
5-931-10 |
RD 95 / 25 |
5-921-00 |
95 |
25 |
4,5 |
15 |
|
RDK 105 / 32 |
5-922-01 |
RDM 105 / 32 |
5-932-10 |
RD 105 / 32 |
5-922-00 |
105 |
32 |
4,0 |
12 |
|
RDK 140 / 34 |
5-924-01 |
RDM 140 / 34 |
5-934-10 |
RD 140 / 34 |
5-924-00 |
140 |
34 |
4,5 |
8 |
|
RDK 155 / 90 |
5-925-01 |
RDM 155 / 90 |
x |
RD 155 / 90 |
x |
155 |
90 |
2,9 |
1 |
|
RDK 175 / 90 |
5-926-01 |
RDM 175 / 90 |
x |
RD 175 / 90 |
x |
175 |
90 |
2,9 |
1 |
|
RDK 195 / 90 |
5-965-01-4 |
RDM 195 / 90 |
x |
RD 195 / 90 |
x |
195 |
90 |
2,5 |
1 |
|
RDK 225 / 90 |
5-964-01 |
RDM 225 / 90 |
x |
RD 225 / 90 |
x |
225 |
90 |
2,5 |
1 |
|
RDK 245 / 125 |
5-974-01 |
RDM 245 / 125 |
x |
RD 245 / 125 |
x |
245 |
125 |
2,8 |
1 |
|
RDK 255 / 125 |
5-975-01 |
RDM 255 / 125 |
x |
RD 255 / 125 |
x |
255 |
125 |
2,8 |
1 |
|
RDK 275 / 125 |
5-976-01 |
RDM 275 / 125 |
x |
RD 275 / 125 |
x |
275 |
125 |
2,8 |
1 |
|
RDK 300 / 125 |
5-977-01 |
RDM 300 / 125 |
x |
RD 300 / 125 |
x |
300 |
125 |
2,8 |
1 |
|
RDK 350 / 125 |
5-978-01 |
RDM 350 / 125 |
x |
RD 350 / 125 |
x |
350 |
125 |
2,8 |
1 |
|
RDK 390 / 200 |
5-979-01 |
RDM 390 / 200 |
x |
RD 390 / 200 |
x |
390 |
200 |
3,0 |
1 |
|
RDK 400 / 200 |
5-980-01 |
RDM 400 / 200 |
x |
RD 400 / 200 |
x |
400 |
200 |
3,0 |
1 |
|
RDK 440 / 200 |
5-981-01 |
RDM 440 / 200 |
x |
RD 440 / 200 |
x |
440 |
200 |
3,0 |
1 |
|
RDK 460 / 200 |
5-982-01 |
RDM 460 / 200 |
x |
RD 460 / 200 |
x |
460 |
200 |
3,0 |
1 |
|
RDK 500 / 200 |
5-983-01 |
RDM 500 / 200 |
x |
RD 500 / 200 |
x |
500 |
200 |
3,0 |
1 |
|
RDK 530 / 200 |
x |
RDM 530 / 200 |
x |
RD 530 / 200 |
x |
530 |
200 |
3,0 |
1 |
|
RDK 560 / 250 |
x |
RDM 560 / 250 |
x |
RD 560 / 250 |
x |
560 |
250 |
3,2 |
1 |
|
RDK 620 / 250 |
x |
RDM 620 / 250 |
x |
RD 620 / 250 |
x |
620 |
250 |
3,2 |
1 |
|
RDK 710 / 250 |
x |
RDM 710 / 250 |
x |
RD 710 / 250 |
x |
710 |
250 |
3,2 |
1 |
|
RDK 820 / 250 |
x |
RDM 820 / 250 |
x |
RD 820 / 250 |
x |
820 |
250 |
4,0 |
1 |
|
RDK 920 / 250 |
x |
RDM 920 / 250 |
x |
RD 920 / 250 |
x |
920 |
250 |
4,0 |
1 |
|
RDK 1040 / 250 |
x |
RDM 1040 / 250 |
x |
RD 1040 / 250 |
x |
1040 |
250 |
4,0 |
1 |
Standardowe odcinki 1m. Do rozmiaru 140/34 istnieje możliwość zamawiania odcinków >1m. x – produkt niestandardowy, dostępny na zamówienie specjalne. Na życzenie istnieje możliwość wykonania niestandardowych wymiarów rur.
|
Właściwości |
Metoda badań |
Jednostka |
RD/RDK/RDM |
|
Zakres temperatur pracy |
|
°C |
-55 do +105 / -15 do +70 / -40 do +80 |
|
Zmiana długości po obkurczeniu |
EN 606884-2 |
% |
+5 ÷ -15 |
|
Wytrzymałość na rozciąganie, min. |
EN 606884-2 |
MPa |
12 |
|
Wydłużenie przy zerwaniu, min. |
EN 606884-2 |
% |
300 |
|
Starzenie cieplne (168 h, temperatura) |
EN 606884-2 |
°C |
136 |
|
Wytrzymałość na rozciąganie po starzeniu cieplnym, min. |
EN 606884-2 |
MPa |
10 |
|
Wydłużenie przy zerwaniu po starzeniu cieplnym, min. |
EN 606884-2 |
% |
200 |
|
Udar cieplny (4 h, temperatura) |
EN 606884-2 |
°C |
200 brak kapania, pękania lub rozpływania ścianki |
|
Odporność na korozję miedzi (168 h, temperatura): |
EN 606884-2 |
°C |
136 |
|
wydłużenie przy zerwaniu, min |
% |
100 |
|
|
Korozja miedzi |
EN 606884-2 |
|
nie koroduje |
|
Elastyczność w niskiej temperaturze, czas 4 godziny |
EN 606884-2 |
°C |
nie pęka przy temp. -55 |
|
Palność |
EN 606884-2 |
|
palna |
|
Nasiąkliwość wody, max |
ISO 62 |
% |
0,1 |
|
Wytrzymałość dielektryczna, min. |
EN 606884-2; IEC 60243-1 |
kV/mm |
16 |
|
Rezystywność skrośna, min. |
EN 606884-2; IEC 60093 |
m |
1012 |
