Rury osłonowe BE
- Ze złączką kielichową (z wyjątkiem BE 32 i BE 160)
- Przeznaczone do ochrony kabli na przestrzeniach otwartych, np.: słupach, skałach, ścianach budynków, konstrukcjach mostów i wiaduktów
- Wymiary zgodne z typoszeregiem PN10
- Do mocowania rur służą uchwyty VF, SF, ŻF i ramki FR
- Łączone z kolankami typu KNS i KFS, EURO-X
- Długość – 6 metrów
- Na specjalne zamówienie rury dostarczane w kolorze: białym, żółtym i szarym

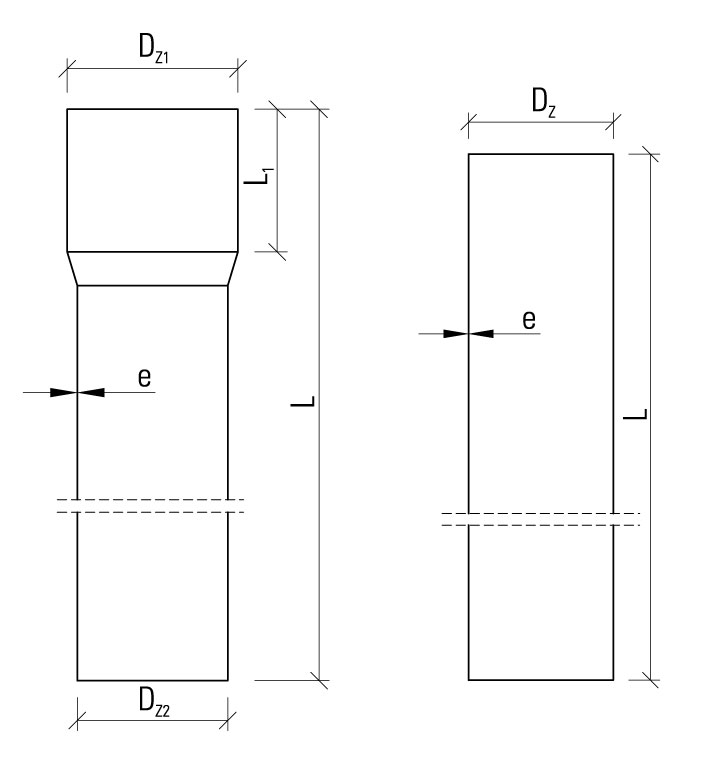

Symbol produktu | Kod produktu | DZ1 | DZ2 | e | L1 | L | Zestaw |
[mm] | [mm] | [mm] | [mm] | [m] | [m] | ||
BE 32 | 12 004 20 | - | 32 | 3,0 | - | 6,0 | 60 |
BE 50 | 12 004 28 | 60 | 50 | 5,0 | 70 | 6,0 | 900 |
BE 75 | 12 004 34 | 89 | 75 | 7,0 | 80 | 6,0 | 504 |
BE 110 | 12 004 50 | 130 | 110 | 10,0 | 100 | 6,0 | 240 |
BE 160 | 12 004 62 | - | 160 | 14,5 | - | 6,0 | 180 |
Symbol produktu | Odporność na ściskanie wg PN-EN 61386-24 |
Sztywność obwodowa SN wg PN-EN ISO-9969:2008 |
[kN/m2] | ||
BE 32 | N750 | 64,0 |
BE 50 | N750 | 64,0 |
BE 75 | N750 | 64,0 |
BE 110 | N750 | 64,0 |
BE 160 | N750 | 64,0 |
